PSiP

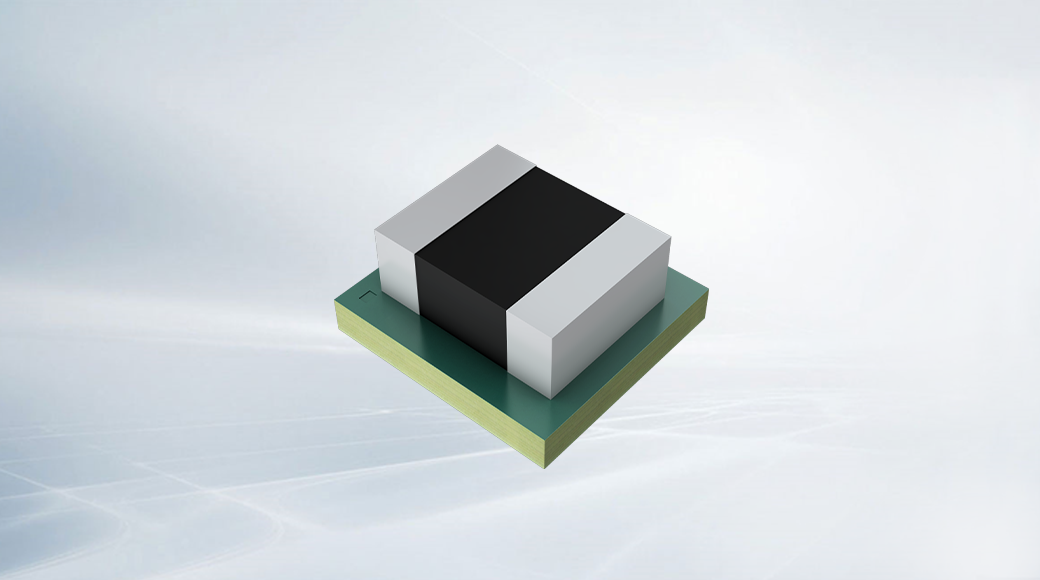

非隔离DC-DC电源模块PSiP（型号: NAE03S03-B, NAE12S03-B, NAM03S06-D, NAM12S06-D, NAE12S17-B, NAE12S20-C）为新一代全集成封装电源模块，采用业界先进封装技术，极大提高电源的功率密度，减小器件间寄生参数，使电源具备高频、高密、高效等特点，可广泛应用于通信、服务器、工业、轨道交通、自动化等多种场景。
首页 嵌入式电源 泛CT PSiP
技术参数
| 型号 | NAE03S03-B | NAE12S03-B | NAM03S06-D | NAM12S06-D | NAE12S17-B | NAE12S20-C |
| 输入电压 | 3V DC ~5.75V DC | 6.3V DC ~14V DC | 3V DC ~5.75V DC | 9V DC ~14V DC | 3V DC ~14V DC | 3V DC ~14V DC |
| 最大输出电流 | 3A | 3A | 6A | 6A | 17A | 20A |
| 输出电压 | 0.8V DC~3.7V DC | 0.8V DC~5.2V DC | 0.9V DC~3.7V DC | 0.7V DC~5.4V DC | 0.6V DC~5.5V DC | 0.6V DC~5.5V DC |
| 尺寸（长*宽*高） | 3.0mm*2.8mm*1.6mm | 3.0mm*2.8mm*1.6mm | 8.0mm*8.0mm*4.0mm | 7.0mm*7.0mm*4.0mm | 7.0mm*7.0mm*6.0mm | 11.0mm*11.0mm*4.0mm |
| 效率 | 93.50% | 92% | 96.50% | 93.50% | 92% | 92% |
